Гидравлическая передача занимает особое место в конструкции маневровых тепловозов, сочетая в себе компактность, плавность управления и высокую надежность при работе в условиях частых разгонов и торможений. В отличие от электрической передачи, где тяга создается через электрогенератор и тяговые электродвигатели, гидропередача использует преобразование механической энергии дизеля в гидравлическую и обратно в механическую. Такой принцип позволяет обеспечить оптимальные характеристики именно при маневровых режимах, где важна не максимальная скорость, а способность быстро изменять тяговые усилия и работать длительное время на низких скоростях. Наибольшее распространение гидропередача получила на локомотивах серий ТГМ, ТГК и ТУ, которые эксплуатируются на промышленных предприятиях, в портах и небольших станциях.
Основные принципы работы гидропередачи

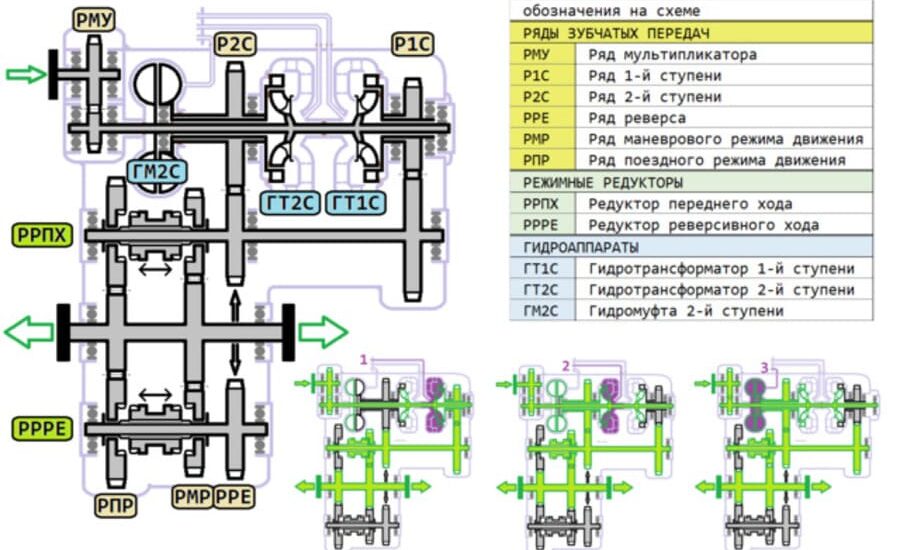

Гидропередача основана на взаимодействии насосного и турбинного колес, размещенных внутри герметичного корпуса, заполненного рабочей жидкостью — чаще всего специализированным маслом с устойчивостью к высоким температурам. Дизель приводит в движение насосное колесо, которое создает поток жидкости, передающий энергию к турбинному колесу. Последнее соединено с коробкой передач или непосредственно с колесными парами через карданную передачу и редуктор. За счет особенностей гидродинамики поток масла обеспечивает плавное изменение передаваемого момента, без рывков и ударов, характерных для механических трансмиссий. В состав гидропередачи входят также реакторные колеса, многодисковые муфты, планетарные механизмы и системы охлаждения, которые обеспечивают стабильность работы при различных режимах.
Особенности конструкции гидропередачи на маневровых тепловозах
Маневровые локомотивы выполняют тяжелую работу при небольших скоростях, что накладывает особые требования на конструкцию гидропередачи. Во многих моделях ТГМ и ТГК применяются трехзвенные гидропередачи, которые имеют три гидротрансформатора, последовательно включающиеся в зависимости от нагрузки. Это позволяет получать высокий крутящий момент при трогании с места и плавно снижать его при наборе скорости. Чтобы избежать перегрева масла, установлен мощный маслорадиатор и независимая система циркуляции. Давление рабочей жидкости может достигать 0,5–0,8 МПа, а температура — 90–110 °C, поэтому корпус трансмиссии изготавливается из прочных сплавов, устойчивых к вибрации и постоянным изменениям нагрузки. Особое внимание уделяется уплотнениям и фильтрам: загрязнение масла даже на 10–15% снижает эффективность передачи момента и увеличивает износ агрегатов.
Преимущества гидравлической передачи
Одним из ключевых достоинств гидропередачи является плавность тяги. Это особенно важно при маневрах, когда локомотив перемещает вагоны по стрелочным переводам или выполняет точные операции при подаче вагонов под погрузку. Гидродинамика обеспечивает отсутствие жесткой связи между дизелем и колесами, благодаря чему нагрузка распределяется равномерно, а риск пробуксовки значительно снижается. Кроме того, гидропередача менее чувствительна к кратковременным перегрузкам: при повышенной нагрузке жидкость частично проскальзывает, разгружая двигатель и предотвращая его остановку. В отношении обслуживания агрегат выгодно отличается простотой: отсутствуют тяговые электродвигатели, сложные генераторы и электрические схемы, характерные для дизель-электрических локомотивов. Это делает ремонт более быстрым и дешевым, особенно в условиях промышленных предприятий.
Недостатки и ограничения гидропередачи
Несмотря на очевидные преимущества, гидропередача имеет и свои ограничения. Главный недостаток связан с потерями мощности. До 15–20% энергии может теряться на перемешивание масла и гидравлическое сопротивление, особенно на низких скоростях и в режиме интенсивных маневров. Это делает гидравлические локомотивы менее экономичными в сравнении с локомотивами, оснащенными электрической передачей. Перегрев также является типичной проблемой: масляные радиаторы и насосы должны работать без сбоев, иначе температура масла быстро достигает критических значений. Еще один минус — ограниченная долговечность жидкости. Масло следует менять регулярно, так как его свойства ухудшаются под воздействием высоких температур и механических примесей. В регионах с суровым климатом гидропередача подвержена влиянию низких температур, что требует предварительного прогрева и применения специальных масел.
Сравнение гидравлической и электрической передачи
Гидравлическая и электрическая передачи обслуживают разные задачи и предъявляют различные требования к локомотиву. Электрическая передача обеспечивает лучшую экономичность, высокий КПД и больший ресурс при работе на магистральных участках. Она эффективна при высокой скорости и больших дистанциях. Гидропередача же оптимальна для маневров, где требуется моментальный отклик на изменение тяги и способность выдерживать многократные пуски и остановки. В городских и промышленных условиях, где скорость редко превышает 25–30 км/ч, гидравлическая передача показывает себя более удобной и практичной. Однако отсутствие широкой унификации и необходимость регулярного обслуживания рабочей жидкости делают ее менее универсальной по сравнению с электрическим вариантом.
Перспективы развития гидропередачи
Современные разработки направлены на снижение потерь мощности и увеличение ресурса гидропередачи. Производители внедряют масла нового поколения с улучшенными вязкостными характеристиками, создают корпуса с улучшенной системой охлаждения и оптимизируют профили насосных и турбинных колес. Появились электронные системы управления, позволяющие автоматически переключать гидротрансформаторы в зависимости от нагрузки, что повышает эффективность всей трансмиссии. В перспективе возможно интегрирование гибридных решений, в которых гидропередача будет сочетаться с электрическими компонентами для уменьшения расхода топлива и увеличения тяговой мощности на низких скоростях.
Заключение
Гидропередача является важнейшим элементом маневровых тепловозов, обеспечивая плавность, точность управления и высокую надежность в условиях интенсивной эксплуатации. Несмотря на существующие недостатки, такие как потери мощности и чувствительность к температурным изменениям, этот тип передачи сохраняет свою актуальность благодаря простоте обслуживания и отличной приспособленности к маневровым режимам. Продолжающаяся модернизация, внедрение современных материалов и электронных систем управления позволяют улучшать характеристики гидравлических трансмиссий, делая их более экономичными и долговечными.
