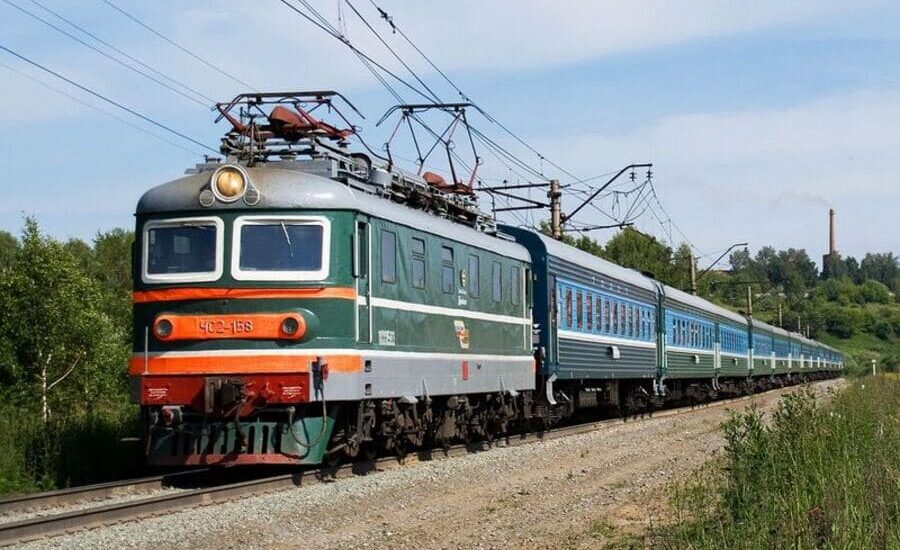

Электровозы серии ЧС2, выпущенные чехословацким предприятием Škoda, на протяжении десятилетий оставались основой пассажирской электротяги на переменном токе. Высокая надежность, устойчивость к перегрузкам и хорошая ремонтопригодность сделали их одной из самых узнаваемых моделей на железных дорогах. Главным элементом электрической схемы электровоза является главный трансформатор — устройство, обеспечивающее питание тяговых электродвигателей и вспомогательных цепей. Он работает под высокими нагрузками, испытывает постоянные тепловые и электрические воздействия, поэтому требует глубокого понимания конструкции, типичных неисправностей и методов ремонта.
Конструкция главного трансформатора электровоза ЧС2
Главный трансформатор электровоза ЧС2 представляет собой масляный силовой трансформатор, охлаждаемый циркулирующим трансформаторным маслом. Он установлен под кузовом и заключён в прочный металлический бак, который защищает обмотки и магнитопровод от механических повреждений и воздействия внешней среды. Корпус оснащён радиаторами, увеличивающими площадь теплопередачи для эффективного охлаждения.
В основе конструкции трансформатора лежит магнитопровод шихтованного типа, изготовленный из электротехнической стали. Он формирует замкнутую магнитную цепь, по которой проходит магнитный поток, создаваемый первичной обмоткой. Первичная обмотка рассчитана на напряжение контактной сети 25 кВ переменного тока и имеет высокопрочную изоляцию, защищающую её от электрических пробоев.
На вторичной стороне расположено несколько независимых обмоток, каждая из которых обеспечивает питание определенных потребителей электровоза. Основная тяговая обмотка питает выпрямительные устройства, обеспечивающие работу тяговых электродвигателей постоянного тока. Вспомогательные обмотки предназначены для систем вентиляции, обогрева, управления и зарядки аккумуляторной батареи. Каждая обмотка имеет собственные выходные клеммы и защитную систему.
Для обеспечения охлаждения трансформаторное масло циркулирует внутри бака: под воздействием нагрева оно поднимается вверх, проходя через радиаторы, затем охлаждается и опускается вниз. Такой принцип естественной циркуляции позволяет поддерживать стабильный температурный режим даже при высоких нагрузках, однако при превышении рабочих температур активируется маслонасос или вентиляторы принудительного охлаждения (в зависимости от модификации).
Система контроля включает датчики температуры обмоток и масла, сигнализаторы уровня масла, а также устройства защиты от перегрузок и перенапряжений. Любой отклоняющийся параметр фиксируется аппаратурой машиниста, что позволяет предотвратить серьёзные аварии.
Причины выхода из строя главного трансформатора
Несмотря на высокую надежность, главный трансформатор ЧС2 подвержен ряду характерных неисправностей. Наиболее распространенной проблемой является ухудшение изоляции обмоток, вызванное длительным воздействием высоких температур, влаги и электрических перегрузок. Со временем масло теряет свои диэлектрические свойства, а в изоляции появляются микротрещины, которые могут привести к пробою между витками.
Перегрев трансформатора — еще один частый фактор, приводящий к авариям. Он может быть вызван загрязнением радиаторов, недостаточным уровнем масла, работой на повышенных тяговых режимах или отказом системы вентиляции. При перегреве обмотки теряют прочность, а масло начинает интенсивно окисляться, образуя осадки, ухудшающие теплопроводность.
Механические повреждения также могут стать причиной выхода трансформатора из строя. В условиях эксплуатации электровоз подвергается вибрациям, ударам, воздействию климатических факторов. Это влияет на герметичность бака, состояние прокладок и креплений. Даже небольшая трещина может привести к утечке масла, что резко повышает риск перегрева и пробоев.
Еще один источник проблем — короткие замыкания во вторичных цепях. При резком увеличении тока возрастают нагрузки на трансформатор, что приводит к перегреву соответствующей обмотки. Если защитная аппаратура не срабатывает своевременно, может произойти повреждение изоляции или обугливание витков.
Коррозия внутренних металлических деталей также ускоряет деградацию трансформатора. При попадании влаги в масло оно теряет свои диэлектрические свойства, что делает трансформатор уязвимым к пробоям.
Типичные неисправности и их проявления
Одной из характерных неисправностей является частичный пробой изоляции первичной обмотки. Это проявляется ростом тока холостого хода, перегревом обмотки, запахом гари и срабатыванием защитных устройств. Если пробой локальный, электровоз может продолжать движение, но дальнейшая эксплуатация без ремонта недопустима.
Межвитковые замыкания во вторичных обмотках приводят к неравномерному нагреву и снижению выходного напряжения. Это отражается на работе тяговой схемы, снижает мощность и вызывает рывки при разгонных режимах. Вспомогательные цепи при этом могут испытывать недостаток питания, что влияет на работу вентиляторов и компрессоров.
Утечка масла приводит к его быстрому снижению уровня. Машинист замечает это по падению давления в системе охлаждения и росту температуры трансформатора. Визуально могут наблюдаться масляные пятна под электровозом. Работать при низком уровне масла категорически запрещено.
Загрязнение масла продуктами окисления вызывает потемнение жидкости и появление осадка. Это ухудшает циркуляцию и приводит к перегреву. Анализ масла является важной частью диагностики.
Технологии ремонта главного трансформатора
Ремонт трансформатора начинается с его демонтажа и полного слива масла. Масло фильтруют или заменяют новым, в зависимости от степени загрязнения. После вскрытия бака проводится визуальный осмотр обмоток и магнитопровода. Обугленные участки изоляции удаляются, поврежденные витки перематываются или изолируются заново.
Если обнаружен пробой первичной обмотки, обмотку полностью меняют. Это сложный технологический процесс, включающий перемотку крупногабаритного провода, пропитку лаком и сушку в электрической печи. После сборки проводят испытания импульсным напряжением и проверку сопротивления изоляции.
Трещины и деформации бака устраняются сварочными работами с последующей проверкой герметичности под давлением. Устанавливаются новые прокладки и уплотнители.
Загрязнение магнитопровода устраняют механической очисткой и промывкой. Если зафиксирована его деформация, проводится корректировка пакетов металлических листов.
Радиаторы проходят промывку специальными растворами и продувку воздухом. Это восстанавливает нормальную теплоотдачу. Клеммные соединения затягиваются, повреждённые кабели заменяются.
В финале ремонта трансформатор заполняют очищенным или новым маслом, проводят его дегазацию и испытания под нагрузкой. Только после успешного прохождения всех тестов узел допускается к установке на электровоз.
Заключение
Главный трансформатор электровоза ЧС2 — сложное и высоконагруженное устройство, от которого зависит питание всех систем локомотива. Несмотря на высокое качество изготовления, он подвержен износу, связанному с перегревом, старением изоляции и механическими повреждениями. Своевременная диагностика, анализ масла, контроль температуры и герметичности позволяют существенно продлить срок службы трансформатора. Правильный ремонт обеспечивает восстановление всех технических параметров и безопасную эксплуатацию электровоза в любых условиях.
