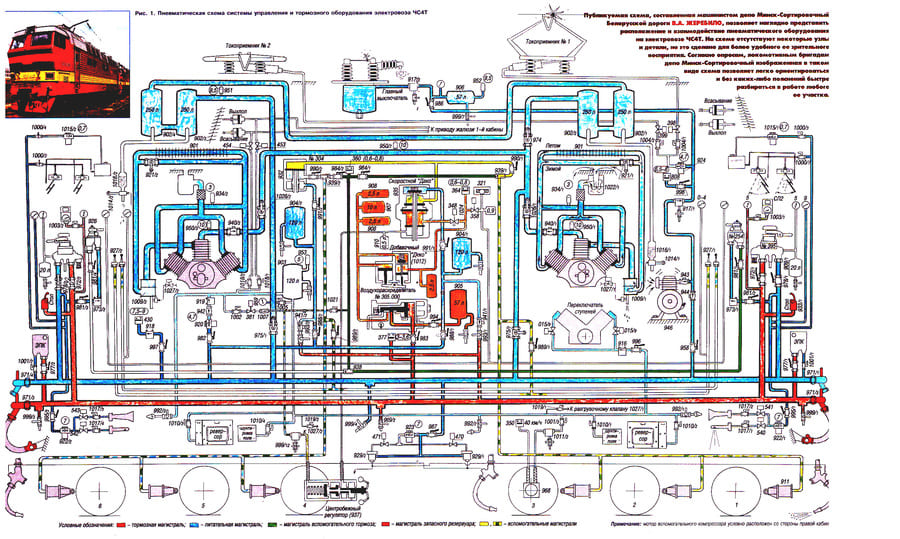

Электровозы серии ЧС4Т, разработанные чешской компанией Škoda, являются одними из наиболее эффективных пассажирских локомотивов переменного тока, эксплуатируемых на российских и украинских железных дорогах. Одним из важнейших элементов их электрического оборудования является система рекуперативного торможения, позволяющая не только снижать скорость поезда с минимальным износом механических узлов, но и возвращать часть энергии обратно в контактную сеть. Это улучшает энергетическую эффективность эксплуатации и снижает тепловые нагрузки на тормозные механизмы. Однако для стабильной работы рекуперативного тормоза необходимы регулярное техническое обслуживание и своевременная диагностика, поскольку система включает множество взаимосвязанных электрических узлов.
Принцип работы рекуперативного тормоза на ЧС4Т
Рекуперативное торможение основано на способности тяговых электродвигателей работать в генераторном режиме. При переходе электровоза в режим торможения силовые цепи переключаются таким образом, что ТЭД перестают потреблять электрическую энергию и начинают вырабатывать её за счёт кинетической энергии поезда. В момент рекуперации ток, генерируемый двигателями, подаётся через выпрямительно-инверторное оборудование обратно в контактную сеть, где его могут потреблять другие электропоезда.
Работа системы регламентируется микропроцессорными и релейными блоками управления, которые контролируют ток рекуперации, частоту, напряжение и равномерность нагрузки на все тяговые двигатели. На электровозе ЧС4Т используются шестифазные выпрямительные схемы, обеспечивающие стабильную работу при различных скоростях и режимах. Важным элементом является управляемый выпрямитель, который регулирует величину генерируемого тока в зависимости от параметров сети и состояния привода.
Баланс энергий — ключевой фактор работы системы. Если контактная сеть не принимает рекуперируемую энергию (например, при низком потреблении или отключённом фидере), автоматика переключает систему в реостатное торможение, предотвращая перенапряжение и возможное повреждение оборудования.
Конструктивные особенности рекуперативной схемы
Система рекуперации ЧС4Т состоит из нескольких основных элементов: тяговых двигателей, выпрямительных блоков, схем переключения и блоков управления. Тяговые двигатели, выполненные по коллекторной схеме, имеют конструктивные особенности, позволяющие им безопасно работать в генераторном режиме. Они оснащены улучшенными системами охлаждения, поскольку в процессе рекуперации возникает повышенное тепловыделение в обмотках и коллекторе.
Управляемые выпрямители выполнены на мощных кремниевых тиристорах, способных выдерживать значительные токовые нагрузки. Их охлаждение осуществляется через медные радиаторы и принудительную вентиляцию. Конструкция блоков обеспечивает равномерное распределение температуры и предотвращает перегрев полупроводников.
Система содержит датчики тока, напряжения и температуры, которые постоянно отслеживают параметры работы. Это обеспечивает автоматическое отключение рекуперации в случае перегрузки или нештатных режимов. Система переключения использует контакторы и реле, обеспечивающие безопасное и быстрое переход между режимами тяги, рекуперации и реостатного торможения.
Частые неисправности системы рекуперации
Несмотря на высокую надёжность конструкции ЧС4Т, система рекуперативного торможения подвержена специфическим неисправностям, которые чаще всего связаны с перегревом электрооборудования, нестабильностью в контактной сети или износом узлов управления.
Одной из наиболее распространённых проблем является перегрев тиристоров управляемых выпрямителей. Это происходит из-за внутреннего ухудшения теплопроводности радиаторов, загрязнения вентиляционных каналов или износа вентиляторов. При перегреве система автоматически снижает ток рекуперации или полностью отключает торможение, что приводит к переходу на реостатный режим.
Распространённой неисправностью является ухудшение работы щёточного аппарата тяговых двигателей в генераторном режиме. Повышенная нагрузка приводит к искрению, износу контактных поверхностей и возникновению пробоев. При недостаточном обслуживании коллектор может перегреваться и деформироваться.
Неисправности в цепях управления также встречаются достаточно часто. К ним относятся отказ тиристорных управляющих блоков, неправильная работа датчиков тока или напряжения, сбои в микропроцессорной системе управления. Такие проблемы приводят к неправильному распределению нагрузки между двигателями и нестабильной работе рекуперации.
Наконец, внешние факторы могут существенно влиять на работу системы. При ослаблении напряжения в контактной сети рекуперация становится невозможной, что также фиксируется системой автоматики.
Методы устранения неисправностей и рекомендации по обслуживанию
Эффективное обслуживание системы рекуперативного торможения требует тщательной проверки всех элементов цепи. В первую очередь следует уделять внимание состоянию вентиляционных каналов выпрямителей и привода. Пыль и посторонние частицы значительно снижают эффективность охлаждения, что особенно критично при работе на высоких токах.
Обслуживание щёточно-коллекторного узла должно проводиться регулярно. Проверяется износ щёток, состояние коллектора, наличие следов искрения и равномерность посадки щёток. При необходимости коллектор шлифуется, а щётки заменяются. Несоблюдение этих мер приводит к резкому снижению эффективности рекуперации и быстрому износу узла.
Особое внимание уделяется контролю состояния тиристоров. Проводятся измерения характеристик, проверка сопротивления переходов, осмотр на наличие трещин в корпусе и следов перегрева. При выявлении малейших дефектов полупроводниковый модуль подлежит замене.
Техническое обслуживание также включает диагностику работы цепей управления. Проверяется работа датчиков, корректность формирования управляющих сигналов, состояние проводки и исправность контакторов. Любые отклонения в работе приводят к несимметрии нагрузки, что сказывается на эффективности всего тормозного комплекса.
Для повышения надёжности рекомендуется регулярно проводить тестирование работы рекуперации в условиях депо с имитацией различных нагрузок. Это позволяет заранее выявить нестабильности и определить точные параметры работы оборудования.
Заключение
Рекуперативный тормоз электровоза ЧС4Т представляет собой сложную, но чрезвычайно эффективную систему, которая существенно повышает экономичность эксплуатации и снижает износ механических тормозных устройств. Однако для сохранения её работоспособности необходимы регулярное обслуживание, диагностика и своевременное устранение возникающих неисправностей. Правильная эксплуатация, внимательное отношение к состоянию выпрямительных узлов, щёточного аппарата и элементов управления позволяет обеспечить стабильную работу рекуперативного тормозления и продлить ресурс локомотива.
