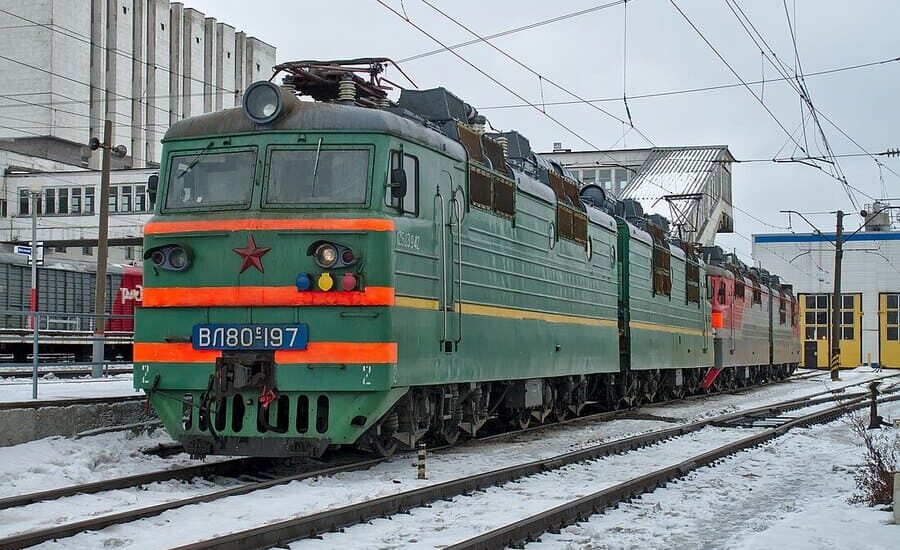

Электровозы серии ВЛ80 остаются основой грузового электротягового парка на переменном токе на значительной части железных дорог. Надежность, высокая тяговая мощность, устойчивость к перепадам напряжения и хорошие эксплуатационные характеристики обеспечили модели долгую службу. Однако в структуре электровоза ВЛ80 существуют узлы, наиболее подверженные нагрузкам, — тяговые электродвигатели (ТЭД). Они работают в условиях вибрации, повышенной влажности, значительных токовых нагрузок и температурных перепадов. Поэтому понимание их конструкции, типичных неисправностей и методов ремонта является ключевым для обеспечения исправного состояния локомотива.
Устройство тяговых электродвигателей электровоза ВЛ80
На электровозах серии ВЛ80 применяются тяговые электродвигатели типа НБ-418К или их модификации. Эти машины являются коллекторными электродвигателями серии постоянного тока с независимым возбуждением. Их конструкция включает статор с обмотками возбуждения, ротор (якорь) с коллектором, вал, подшипниковые узлы, систему вентиляции и узел щеточного аппарата. Корпус ТЭД изготовлен из прочной стали, рассчитанной на эксплуатацию при значительных динамических воздействиях.
Якорь имеет многослойную обмотку, залитую компаундом, который повышает устойчивость к вибрациям и снижает вероятность разрушения изоляции. Коллектор состоит из медных пластин, изолированных друг от друга слюдой, что обеспечивает электрическую раздельность и стабильность коммутации. Щетки изготовлены из графитовых сплавов и обеспечивают передачу тока между неподвижной и вращающейся частью электродвигателя.
Система охлаждения основана на принудительной вентиляции: встроенный вентилятор подает воздушный поток внутрь двигателя, обеспечивая охлаждение обмоток и коллектора. При недостаточной вентиляции возрастает риск перегрева и повреждения изоляции, что является одной из частых причин выхода ТЭД из строя.
Причины и особенности износа изоляции
Изоляция обмоток — один из наиболее уязвимых элементов тягового электродвигателя. Под воздействием тока, высокой температуры, вибрации и влажности она постепенно теряет свои диэлектрические свойства. Электровозы ВЛ80 нередко работают в условиях, где атмосферная влажность превышает 90 %, а температура обмоток при тяговом режиме достигает 120–150 °C. Эти факторы значительно ускоряют процесс старения изоляционных материалов.
Кроме естественного старения изоляции, типичными источниками повреждений являются:
• Перегрузки по току. Возникают при срыве в буксование, коротких замыканиях или неправильной работе системы регулирования возбуждения.
• Попадание влаги. В зимний период двигатель охлаждается воздухом с примесью снега, который при нагреве быстро тает и приводит к намоканию обмоток.
• Механические вибрации. Постоянные удары и колебания могут вызывать ослабление креплений обмотки и микротрещины в изоляционном слое.
• Искрение на коллекторе. Из-за неправильной установки щеток образуются токовые дуги, перегревающие коллекторные пластины и изоляцию.
Со временем изоляция теряет прочность, появляются пробои, межвитковые замыкания, что приводит к снижению тяговой силы и перегреву двигателя.
Типичные неисправности тяговых электродвигателей
Одной из наиболее распространенных неисправностей является межвитковое замыкание в обмотке якоря. Оно приводит к появлению неравномерных токов, росту вибраций и снижению КПД двигателя. Диагностировать его можно по характерному гулу, повышенному нагреву корпуса и неравномерной работе коллектора.
Пробои изоляции между секциями коллектора приводят к возникновению дуговых разрядов, появлению чёрных пятен и раковин на поверхности пластин. Это ухудшает коммутацию, увеличивает износ щеток и вызывает сильное искрение.
Щеточно-коллекторный аппарат также подвержен повреждениям. Износ щеток, их неправильная установка или неисправность щеткодержателей ведут к перегреву коллектора и появлению вибраций. Признаком неисправности является неравномерный износ щеток, изменение цвета пластин коллектора и появление круговых канавок.
Подшипниковые узлы разрушаются при недостатке смазки или попадании внутрь грязи. Их износ проявляется сильным шумом и вибрацией, а также повышенной температурой корпуса ТЭД. В запущенных случаях это может привести к заклиниванию вала.
Также встречаются повреждения выводных кабелей, потеря контакта в клеммных соединениях и разрушение креплений элементов обмотки, что влечёт риск коротких замыканий.
Методы диагностики и выявления неисправностей
Диагностика тяговых электродвигателей проводится комплексно и включает визуальные, электрические и механические методы. Визуальный осмотр позволяет выявить состояние коллектора, степень износа щеток, следы перегрева и механические повреждения. Особое внимание уделяют цвету пластин коллектора — равномерный блестящий медный оттенок свидетельствует о нормальной работе, тогда как потемнение или появление белых пятен указывает на перегрев.
Электрическая диагностика включает измерение сопротивления изоляции мегаомметром, проверку межвитковых замыканий прибором ЕИ-2 или аналогами, а также измерение токов двигателя на различных режимах работы. Снижение сопротивления изоляции ниже допустимого значения свидетельствует о намокании или разрушении изоляционного слоя.
Дополнительно проводится вибродиагностика, позволяющая выявить дисбаланс ротора, износ подшипников и нарушение центровки. Если вибрации выходят за пределы нормы, двигатель снимают для разборки.
Методы ремонта тяговых электродвигателей электровоза ВЛ80
При обнаружении межвиткового замыкания требуется частичная или полная перемотка обмотки якоря. Эта операция включает снятие старой обмотки, очистку сердечника, установку новой проводки и пропитку лаком. После сборки якорь подвергается балансировке для предотвращения вибраций при вращении.
Коллектор после серьезных повреждений подлежит проточке с последующей шлифовкой. В случае глубоких раковин проводится замена отдельных пластин или полный ремонт коллектора. После проточки необходимо снять фаски и выполнить выравнивание слюдяных прокладок, чтобы предотвратить искрение.
Щетки и щеткодержатели заменяются комплектно. При установке необходимо соблюдать правильный угол прилегания, обеспечивающий равномерный контакт с коллектором. Использование неподходящих щеток может привести к ускоренному износу коллектора.
Подшипники очищают или заменяют при наличии даже незначительного люфта. Перед сборкой их тщательно смазывают высокотемпературной смазкой, рассчитанной на длительные циклы работы.
При повреждении изоляции статора выполняется его промывка, сушка и пропитка лаком. В случае серьезных пробоев обмотки возбуждения перематываются.
Важным этапом ремонта является восстановление вентиляционной системы. Засорение воздуховодов снижает эффективность охлаждения и приводит к повторным повреждениям двигателя. После ремонта двигатель обязательно проходит испытания под нагрузкой.
Заключение
Тяговые электродвигатели электровозов ВЛ80 работают в крайне тяжелых условиях и требуют внимательного контроля и регулярного обслуживания. Большинство неисправностей связано с износом изоляции, перегревом и нарушением работы щеточно-коллекторного узла. Своевременная диагностика, правильное обслуживание и качественный ремонт позволяют существенно продлить срок службы двигателя и обеспечить надежную работу локомотива на всех режимах. Грамотно выполненные ремонтные операции позволяют восстановить заводские характеристики ТЭД и снизить риск отказов в эксплуатации.
