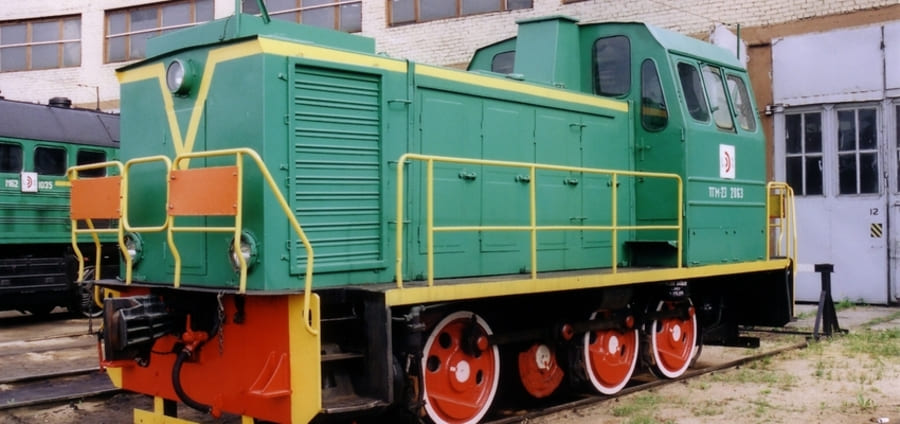

Тепловозы серии ТГМ23 относятся к универсальным маневровым локомотивам, широко применяемым на промышленных предприятиях и железнодорожных станциях. Их популярность обусловлена простой конструкцией, экономичностью и высокой ремонтопригодностью. Одним из ключевых узлов, определяющих работу тепловоза, является электрическая передача, которая обеспечивает передачу энергии от дизельного двигателя к движущим колесным парам. Понимание её устройства, принципа работы и возможных неисправностей важно как для эксплуатационного персонала, так и для ремонтных служб.
Устройство электрической передачи тепловоза ТГМ23
На тепловозах ТГМ23 применяется электрическая передача постоянного тока, включающая тяговый генератор, возбудитель, систему регулирования и тяговые электродвигатели. Дизельный двигатель 6ЧН21/21 через эластичную муфту вращает тяговый генератор ГП-300, создающий электрическую энергию для питания двигателей на тележке. Генератор выполнен по схеме с независимым возбуждением, где ток возбуждения регулируется аппаратами контроля, позволяя плавно изменять скорость и тягу локомотива.
Тяговые электродвигатели размещены непосредственно на оси колесных пар и работают в режиме параллельного подключения. Это обеспечивает равномерное распределение мощности и упрощает систему управления. В конструкции применяется реостатное регулирование, при котором пусковой реостат позволяет снижать пусковые токи и обеспечивать плавный набор скорости. По мере разгона секции реостата постепенно выводятся из цепи.
Система управления электрической передачей включает контроллер машиниста, контакторы, реле тока, реле напряжения и блоки защиты. Контакторы выполнены на базе электромагнитного привода и рассчитаны на интенсивные циклы включений, что особенно важно при маневровой работе, где режимы непрерывно меняются. Для предотвращения перегрузок используются реле максимального тока, отключающие цепь при превышении допустимого значения.
Принцип работы электрической передачи
Работа электрической передачи начинается с запуска дизельного двигателя и раскрутки генератора до номинальной частоты вращения. Контроллер машиниста задаёт уровень возбуждения генератора, что определяет величину вырабатываемого напряжения. При установке начальных позиций контроллера вводится пусковой реостат, ограничивающий токи, которые в первые секунды могут превышать норму в 3–4 раза. По мере увеличения скорости тепловоза сопротивление выводится, а ток становится стабильным.
Электрическая передача ТГМ23 работает в широком диапазоне нагрузок благодаря способности генератора поддерживать рабочие параметры даже при сниженных оборотах дизеля. Это особенно важно при маневровых операциях — троганиях с места, частых торможениях и движении на малых скоростях. За стабилизацию параметров отвечает система автоматического регулирования возбуждения, поддерживающая необходимое соотношение напряжения и тока для каждого режима.
В процессе эксплуатации система непрерывно контролирует рабочие условия. При перегреве тяговых электродвигателей происходит автоматическое включение защиты с последующим отключением цепи. Аналогичным образом действуют защиты при замыканиях, обрывах цепей и падении изоляции. Электрическая передача выполняет свои функции эффективно только при исправности всех её элементов, поэтому регулярная диагностика имеет важнейшее значение.
Частые неисправности электрической передачи и их признаки
Одной из распространённых проблем является падение силы тяги, которое может быть вызвано ослаблением возбуждения генератора, износом щеточного аппарата или загрязнением контактных колец. Из-за неравномерного распределения тока возникают пробуксовки колесных пар, особенно в условиях повышенной влажности. Такие ситуации сопровождаются характерными скачками тока, шумом в тяговых двигателях и падением скорости при постоянной позиции контроллера.
Нередко встречаются неисправности контакторов — подгорание контактов, нарушение механики привода, залипание. В маневровом режиме такие проблемы приводят к рывкам при трогании и остановкам двигателей при переключениях. Характерным признаком является повышенное искрение и запах гари в камере контакторов.
Не менее частой является проблема перегрева тяговых двигателей. Это может быть вызвано загрязнением вентиляционных каналов, недостаточным охлаждением или износом подшипников. При перегреве чувствуется резкий запах изоляции, температура корпусов превышает норму, наблюдаются колебания тока при нагрузке. При продолжительной работе в таком режиме возможны межвитковые замыкания, которые приводят к отказу двигателя.
Падение изоляции кабелей и электрических машин — ещё одна проблема, возникающая при высокой влажности или старении проводов. Она может выражаться в срабатывании реле утечки, отключении цепей возбуждения и частых защитных остановках.
Методы диагностики и устранения неисправностей
Диагностика электрической передачи ТГМ23 проводится как при плановых осмотрах, так и при возникновении неполадок. Первым этапом обычно становится проверка сопротивления изоляции мегомметром, что позволяет выявить проблемы с кабелями и обмотками. Особое внимание уделяется тяговым электродвигателям, чьи параметры изоляции должны оставаться стабильными даже при повышенной температуре.
Осмотр щеточного аппарата включает проверку длины щеток, состояния контактных колец, плотности прилегания и наличия искрения. При необходимости производят зачистку колец и замену щеток. Наличие глубоких канавок или следов побежалости свидетельствует о перегреве генератора.
Для проверки контакторов оценивают состояние подвижных и неподвижных контактов, целостность пружин, плавность хода якоря и отсутствие посторонних предметов. При подгорании контакты шлифуют или заменяют. При залипании проверяют катушки и механические упоры.
Диагностика тяговых электродвигателей проводится как в статике, так и в динамике. Измеряются токи на всех режимах, проверяется нагрев корпуса, прослушиваются посторонние шумы. Если подозревается межвитковое замыкание, применяются специальные приборы — индикаторы короткозамкнутых витков.
Важной частью диагностики является анализ данных амперметров и вольтметров во время движения. Нестабильное возбуждение генератора проявляется скачками напряжения, а плохой контакт в цепях вызывает провалы тока при нагрузке. Регулярные проверки позволяют выявлять неисправности на ранней стадии и предотвращать крупные отказы.
Заключение
Электрическая передача тепловоза ТГМ23 — сложный и ответственный узел, от которого зависит эффективность работы локомотива. Грамотная эксплуатация, соблюдение режимов нагрузки, своевременная диагностика и профилактическое обслуживание позволяют поддерживать её в исправном состоянии и продлевать ресурс всех элементов. Понимание конструкции и принципов работы помогает оперативно устранять неисправности и обеспечивать стабильную работу тепловоза в любых условиях.
