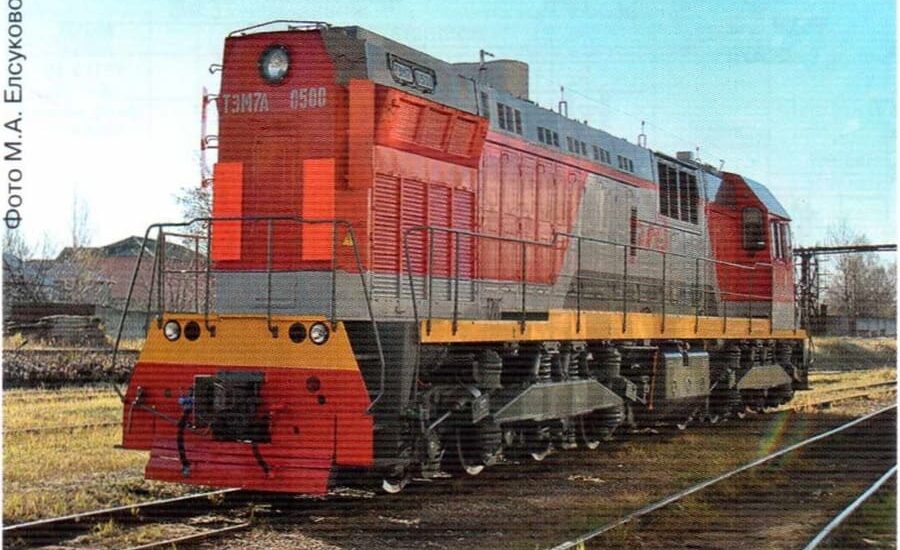

Тепловозы серии ТЭМ7 являются одними из самых востребованных магистрально-маневровых машин, предназначенных для тяжелых сортировочных и промышленно-транспортных операций. Их силовая установка, основанная на мощном дизеле 6Д49, обеспечивает высокую тягу и устойчивую работу даже при значительных нагрузках. Однако при эксплуатации в регионах с жарким климатом стандартная система охлаждения тепловоза часто работает на предельных режимах, что приводит к перегревам, снижению мощности и ускоренному износу агрегатов. В связи с этим вопрос модернизации системы охлаждения становится особенно актуальным как для предприятий с интенсивной эксплуатацией, так и для производителей локомотивов.
Особенности работы силовой установки ТЭМ7 в условиях повышенных температур
Дизельные двигатели мощностью порядка 3000 л.с., такие как 6Д49, обладают значительным тепловыделением. При температуре окружающего воздуха выше +35 °C температура охлаждающей жидкости приближается к верхнему пределу допустимых значений. На тепловозе ТЭМ7 система охлаждения состоит из радиаторных секций, циркуляционных насосов, вентиляторов, приводимых гидромуфтами, а также сложной системы трубопроводов и термостатов.
В базовой конструкции вентиляторы приводятся в действие через гидромуфту, которая регулирует скорость вращения в зависимости от температуры жидкости. В условиях жаркого климата гидромуфта практически всегда работает на максимальной передаче, что увеличивает нагрузку, но не всегда обеспечивает эффективное отведение тепла. Одновременно возрастает нагрузка на насосы, повышается давление в системе, ускоряется коррозия внутренней поверхности радиаторов. Всё это приводит к частому срабатыванию защиты по перегреву, снижению мощности дизеля и необходимости вынужденно снижать нагрузку при маневровых операциях.
Анализ конструктивных решений для повышения эффективности охлаждения
Одним из основных направлений модернизации является улучшение радиаторных секций. На ряде предприятий применяется замена стандартных медно-латунных радиаторов на алюминиевые конструкции с увеличенной площадью оребрения и повышенной теплопроводностью. Такие радиаторы обеспечивают более интенсивный теплоотвод, при этом обладают меньшим весом и устойчивее к вибрационным нагрузкам.
Существенные улучшения достигаются за счёт применения высокоэффективных вентиляторов с изменённым профилем лопаток. Новые лопасти позволяют увеличить поток воздуха при тех же оборотах. На практике переход к вентилятору с более «глубоким» профилем лопатки обеспечивает рост объёма воздуха на 15–20%, что особенно важно при работе на низких скоростях движения или при длительных маневрах.
Также рассматривается модернизация гидромуфты. В старых моделях гидромуфта имеет ограниченный диапазон регулирования, что снижает её эффективность в экстремальных условиях. Установка регулируемых электрогидравлических муфт позволяет значительно гибче контролировать обороты вентилятора, обеспечивая их увеличение уже при небольшом росте температуры жидкости. Это помогает поддерживать стабильный тепловой режим даже при температуре окружающего воздуха выше +45 °C.
Отдельное внимание уделяется системе циркуляции охлаждающей жидкости. На некоторых тепловозах устанавливаются насосы с увеличенной производительностью. Более мощный насос обеспечивает ускоренное движение жидкости по трубопроводам, предотвращая зоны застойного тепла и улучшая равномерность охлаждения рубашки двигателя. В совокупности с новыми радиаторами такая модернизация снижает рабочую температуру жидкостного контура на 5–7 градусов.
Доработка воздушных каналов и улучшение приточного охлаждения
Одной из причин ухудшения охлаждения на ТЭМ7 является ограниченная пропускная способность воздуховодов, по которым проходит охлаждающий воздух. Со временем стенки воздуховодов покрываются пылью, масляным налётом и ржавчиной, что снижает поток воздуха. При модернизации нередко применяется расширение воздухозаборных каналов и установка более крупных фильтрующих сеток.
В некоторых случаях воздухозаборные решётки заменяют на конструкции с увеличенной площадью ячейки, чтобы улучшить объём поступающего воздуха. Также применяется изменение направления входного воздушного потока с целью уменьшения турбулентности и повышения прямолинейности движения воздуха к радиаторным секциям. На практике такие доработки позволяют увеличить поток воздуха на 10–12%, что приводит к снижению температуры масла и охлаждающей жидкости.
Дополнительным решением является установка вспомогательных вентиляторов, создающих направленный поток воздуха через наиболее нагруженные зоны радиаторного блока. Особенно это актуально на промышленных предприятиях, где тепловозы работают в условиях высокой запылённости и повышенной влажности, что снижает эффективность стандартной системы охлаждения.
Рекомендации по модернизации и обслуживанию системы охлаждения
Для обеспечения надёжной работы тепловоза ТЭМ7 в условиях жаркого климата рекомендуется комплексный подход, сочетающий конструктивные доработки и правильное техническое обслуживание. Прежде всего необходимо регулярно очищать радиаторные секции от пыли и масляного налёта. В загрязнённом состоянии эффективность теплообмена снижается на 30–40%.
Важно следить за состоянием охлаждающей жидкости. Использование низкокачественных антифризов приводит к образованию накипи внутри блоков, снижению теплопроводности и ухудшению циркуляции. Рекомендуется применять жидкости с антикоррозионными присадками, рассчитанные на высокие температуры. Замена антифриза должна проводиться не реже одного раза в два года.
Особое внимание необходимо уделять состоянию гидромуфты. При первых признаках пробуксовки, утечки масла или снижении эффективности необходимо своевременно проводить ремонт или замену узла. Нередко именно неисправная гидромуфта становится причиной перегрева дизеля, поскольку не обеспечивает нужных оборотов вентилятора.
Периодически следует проверять герметичность системы, состояние шлангов и качество работы термостатов. Отказ термостата приводит к нарушению циркуляции, что вызывает локальные перегревы даже при исправных радиаторах и вентиляторе.
Заключение
Модернизация системы охлаждения тепловоза ТЭМ7 является важнейшим условием для его эффективной работы в жарком климате. Комплекс конструктивных решений — улучшенные радиаторы, усовершенствованные вентиляторы, модернизированные гидромуфты и насосы — существенно повышают эффективность теплоотдачи. В сочетании с грамотным обслуживанием и регулярной очисткой системы такие меры позволяют значительно увеличить ресурс двигателя, снизить риск перегрева и обеспечить стабильную работу локомотива в условиях высоких температур. Для предприятий, эксплуатирующих тепловозы в южных регионах или промышленных зонах с высокими тепловыми нагрузками, такие доработки становятся не просто желательными, а жизненно необходимыми.
