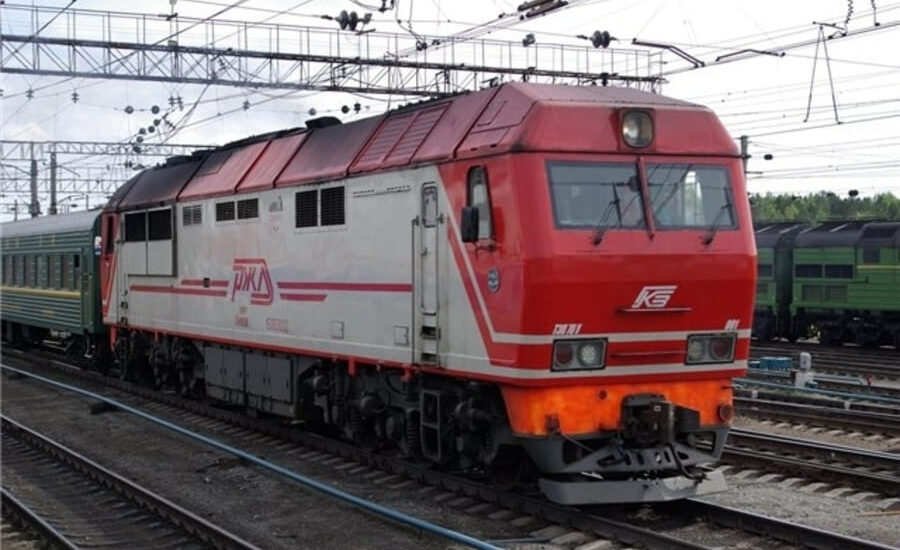

Тепловозы серии ТЭП70 давно зарекомендовали себя как одни из самых надежных магистральных локомотивов постсоветского пространства. Их высокая тяговая мощность обеспечивается не только работой дизеля 1А-9ДГ, но и эффективностью турбокомпрессора ТК-34, который играет ключевую роль в повышении КПД двигателя, улучшении динамики разгона и снижении расхода топлива. От исправности турбокомпрессора зависит стабильность работы силовой установки, поэтому понимание особенностей его конструкции, условий эксплуатации и правил обслуживания критически важно для локомотивных бригад и ремонтных подразделений.
Конструкция и принцип работы турбокомпрессора ТК-34
Турбокомпрессор ТК-34 относится к одноступенчатым агрегатам центробежного типа. Его конструкция включает газовую и воздушную части, соединённые общим валом. Выхлопные газы от цилиндров дизеля проходят через корпус турбины, раскручивая рабочее колесо до скорости свыше 30 тысяч оборотов в минуту. Эта энергия передаётся на компрессорное колесо, которое нагнетает очищенный воздух в ресиверы, создавая оптимальное давление наддува.
Корпус турбины изготовлен из жаропрочного сплава, способного выдерживать температуры выхлопных газов до 650–700 градусов. Воздушная часть выполнена из алюминиевых или высокопрочных стальных сплавов, что снижает вес конструкции при сохранении прочности. Для уменьшения вибраций и продления ресурса предусмотрена система подшипников скольжения с циркуляционной смазкой от масляной системы дизеля. Масло подается под давлением, охлаждает и смазывает вал, возвращаясь в картер.
Важной особенностью ТК-34 является наличие лабиринтных уплотнений, предотвращающих попадание масла в воздушные каналы. Нарушение герметичности этих узлов нередко становится причиной повышения дымности и снижения давления наддува. Турбокомпрессор оборудован перепускным клапаном, который защищает компрессорную часть от избыточного давления при резких изменениях нагрузки дизеля.
Особенности эксплуатации турбокомпрессора на ТЭП70
Работа турбокомпрессора напрямую зависит от состояния дизеля, качества топлива и соблюдения режимов нагрузки. На тепловозах ТЭП70 турбокомпрессор начинает эффективно раскручиваться уже на средних позициях контроллера, обеспечивая достаточное давление наддува для устойчивой тяги.
Особое внимание уделяется температурному режиму. Если температура выхлопных газов превышает норматив, это может указывать на недостаток воздуха — следствие загрязнения воздушных фильтров или снижения оборотов турбины. Длительная работа при повышенных температурах приводит к перегреву корпуса турбины, разрушению лопаток и быстрому износу подшипников.
Не менее критично влияние резких изменений нагрузки. Частые переходы с высоких позиций на низкие создают опасность масляного голодания, потому что инерционный вал турбокомпрессора продолжает вращаться при недостаточном давлении масла. Поэтому на тепловозе действуют инструкции, требующие выдерживать паузы при переводе позиций и перед остановкой дизеля.
Рекомендации по уходу и профилактическому обслуживанию
Регулярное техническое обслуживание турбокомпрессора ТК-34 — залог его долговечной работы. Наиболее важным фактором является чистота воздуха и масла. Загрязнение воздушного тракта приводит к падению давления наддува, а примеси в масле ускоряют износ подшипников и вала. Поэтому проверка фильтров и своевременная замена масла обязательны при каждом плановом ТО.
При обслуживании особое внимание уделяется:
-
состоянию подшипников и зазоров вала;
-
герметичности уплотнений;
-
отсутствию трещин на корпусе турбины;
-
чистоте компрессорного колеса и лопаток;
-
показаниям манометров давления наддува во всех режимах.
Осмотр турбокомпрессора проводится визуально и инструментально. Используются щупы для контроля радиального и осевого зазора, индикаторы для оценки вибрации, а также тепловизионный контроль корпуса на повышенную температуру. При обнаружении масляных следов в компрессорной части необходимо проверить систему вентиляции картера и состояние уплотнений.
Особое значение имеет правильный режим остановки дизеля. Турбокомпрессору дают время остыть: перед выключением двигателя его переводят на минимальную позицию, обеспечивая снижение температуры выхлопных газов. Это предотвращает термические деформации и нагарообразование на горячих поверхностях.
Предотвращение распространённых неисправностей
Наиболее частые неисправности ТК-34 — падение давления наддува, повышенный шум, вибрации, дымность и снижение мощности дизеля. Чтобы избежать их, необходимо уделять внимание нескольким ключевым аспектам.
Падение давления часто вызвано загрязнением компрессорного колеса или подсосом воздуха во входном тракте. Поэтому важно регулярно проверять состояние соединений, хомутов и прокладок. Увеличение расхода масла может быть признаком износа подшипников или уплотнений — в этом случае ремонт откладывать нельзя, так как масло, попадающее в воздушный тракт, приводит к опасному дизель-разбегу.
Повышенная вибрация указывает на дисбаланс колеса либо деформацию вала. Это происходит при попадании посторонних предметов в воздухозаборную систему или при резком перегреве турбины. Для предотвращения таких ситуаций используют защитные сетки и контролируют состояние фильтров.
Если отмечается черный дым из выхлопной трубы, это чаще всего связано с недостатком воздуха, а бело-синий дым — с попаданием масла в камеру сгорания из-за нарушенной работы уплотнений.
Заключение
Турбокомпрессор ТК-34 — один из самых нагруженных и ответственных агрегатов тепловоза ТЭП70. Его исправная работа обеспечивает оптимальную тягу, экономичность и ресурс дизельного двигателя. Своевременное обслуживание, регулярный контроль параметров наддува, соблюдение регламентов запуска и остановки, а также внимательное отношение к состоянию воздушно-масляной системы позволяют значительно продлить срок службы турбокомпрессора и предотвратить серьезные неисправности.
