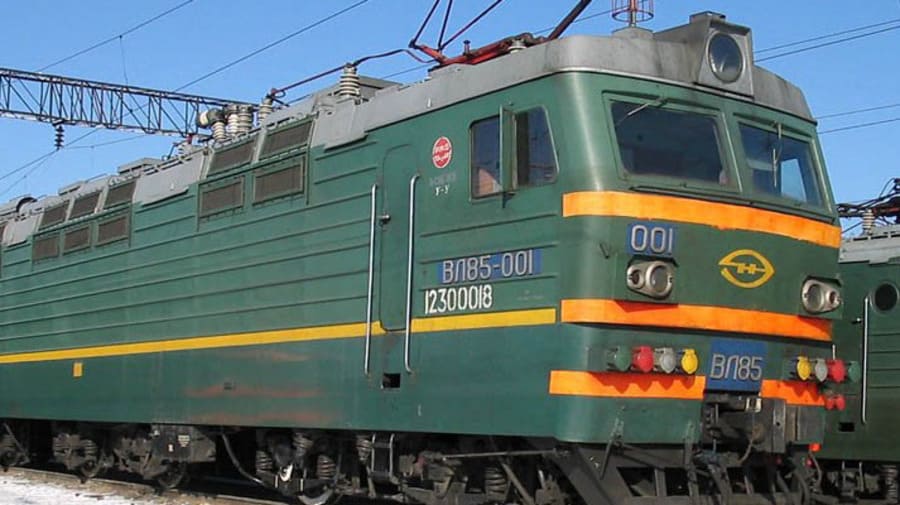

Электровоз ВЛ85 — один из самых мощных двухсекционных грузовых локомотивов постоянного тока, созданных для эксплуатации на трудных, высокогорных и тяжёлых участках магистралей. Его тяговые электродвигатели изначально получили прочную конструкцию, рассчитанную на предельные нагрузки, а сама машина стала примером удачного баланса между мощностью, экономичностью и надёжностью. Однако с ростом весовых норм поездов и ужесточением требований к энергоэффективности возникла необходимость в модернизации ТЭД. Инженеры начали искать пути повышения мощности, улучшения охлаждения, снижения тепловых потерь и оптимизации магнитной системы. В результате был сформирован целый комплекс технических решений, позволяющих вывести характеристики электровоза на более высокий уровень.
Конструкция штатных тяговых электродвигателей ВЛ85
На электровозах ВЛ85 применяются коллекторные тяговые электродвигатели типа НБ-514Б, которые характеризуются высокими значениями кратковременной и продолжительной мощности, устойчивой работой в режиме перегрузки и эффективным охлаждением. Двигатель имеет массивный корпус с развитой системой вентиляционных каналов, мощные полюсные катушки и армированный якорь, выдерживающий механические и термические нагрузки при высоких скоростях вращения.
Конструкция двигателя включает щеточно-коллекторный узел с многоконтактным коллектором, обеспечивающим стабильное переключение тока при больших значениях силы тока. Система вентиляции построена по продольной схеме: воздух поступает через воздухозаборники тележки и проходит через двигатель, охлаждая обмотки и коллектор. Несмотря на высокую эффективность, такая схема в условиях современного увеличения нагрузок требует доработок, направленных на снижение влияния температуры на электрические характеристики и увеличение срока службы узлов.
Основные направления повышения мощности
Увеличение мощности тягового электродвигателя возможно за счёт уменьшения тепловых потерь, повышения магнитной эффективности и улучшения условий охлаждения. Одним из ключевых путей модернизации стало применение усовершенствованных материалов для изоляции и магнитопроводов. Современные композитные изоляционные покрытия позволяют увеличить рабочие температуры обмоток на 20–30 °C без риска повреждений, что автоматически расширяет диапазон рабочих режимов.
Также модернизируются полюсные наконечники и сердечник магнитной системы. Использование электрокалиброванной стали с меньшими потерями на вихревые токи обеспечивает прирост КПД двигателя и снижает нагрев при тех же нагрузках. Применение усиленных полюсных катушек с улучшенной системой пропитки повышает стойкость к вибрациям и исключает возможность межвитковых коротких замыканий при повышенных токах возбуждения.
Дополнительные резервы мощности открываются благодаря оптимизации щеточного узла. Использование угольных щёток нового состава позволяет снизить искрение, уменьшить потери на переключение и продлить срок службы коллектора. Особенно важным фактором является стабильность контактного сопротивления щётки, что непосредственно влияет на качество коммутации.
Совершенствование системы охлаждения
Одним из наиболее эффективных направлений модернизации стало улучшение охлаждения двигателя. На практике было доказано, что более 40% ограничений по мощности связаны именно с перегревом обмоток и коллектора. Поэтому в процессе модернизации применяется установка вентиляторов увеличенной производительности, использование новой аэродинамической формы воздуховодов, позволяющей увеличить поток воздуха через наиболее нагруженные зоны двигателя.
Особое внимание уделяется охлаждению коллектора, который является одним из самых чувствительных элементов ТЭД. Применение направляющих кожухов для концентрации воздушного потока в области коллекторного узла снижает его рабочую температуру на 10–15 °C, что обеспечивает стабильную коммутацию даже при повышенных токах. Это особенно важно на участках с большими уклонами, где электровоз ВЛ85 работает на предельных тяговых усилиях.
Также внедряется мониторинг температуры в реальном времени. Установка датчиков на обмотки якоря и полюсов позволяет машинисту или системе управления отслеживать изменение параметров и корректировать режим работы до возникновения перегрузочных состояний.
Снижение электрических и механических потерь
Эффективность тягового электродвигателя во многом зависит от суммарных потерь, возникающих при передаче энергии от источника питания к колесной паре. Поэтому одним из направлений модернизации стало повышение точности подшипниковых опор и снижение механического трения. На ряде локомотивов были внедрены подшипники с улучшенной системой смазки и повышенной долговечностью беговых дорожек, что снижает механические потери на 3–5%.
Электрические потери уменьшаются благодаря применению медных проводников с более плотной намоткой и улучшенной пропиткой. Это снижает сопротивление обмоток и уменьшает выделение тепла при работе двигателя. Аналогично совершенствуется конструкция коммутационных катушек, уменьшая потери на переключение и повышая стабильность работы при больших нагрузках.
Совокупность этих решений позволяет увеличить суммарную мощность тяговых двигателей ВЛ85 на 10–15%, при этом сохранив их конструктивную прочность и ресурс.
Ресурсная надёжность и эксплуатационные преимущества модернизированных ТЭД
После модернизации тяговые двигатели ВЛ85 демонстрируют более высокую стабильность работы во всех режимах, особенно при длительной тяге на высоких токах. Снижение температуры обмоток увеличивает межремонтные интервалы и снижает риск повреждений изоляции. Улучшение коммутации уменьшает вероятность выкрашивания контактных поверхностей коллектора и снижает уровень искрения, что особенно важно для локомотивов постоянного тока.
Благодаря снижению механических и электрических потерь электровоз расходует меньше энергии при той же тяговой работе, что делает эксплуатацию более экономичной. Повышение мощности позволяет использовать локомотив в составе тяжёлых поездов без перегрузок, а улучшенная тепловая устойчивость снижает количество случаев вынужденного ограничения тяги.
Заключение
Модернизация тяговых электродвигателей электровоза ВЛ85 представляет собой комплекс технических мероприятий, направленных на повышение мощности, улучшение охлаждения, снижение тепловых и механических потерь и увеличение ресурса работы. Благодаря этим улучшениям электровоз не только повышает свои эксплуатационные характеристики, но и становится более экономичным и надёжным в условиях тяжёлых магистральных грузовых перевозок. Грамотно выполненная модернизация ТЭД позволяет существенно продлить срок службы локомотива и обеспечить его соответствие современным требованиям железнодорожной отрасли.
