Тепловозы серии 2ТЭ10 остаются одними из наиболее распространённых грузовых локомотивов на постсоветском пространстве благодаря высокой тяговой мощности, надежности и приспособленности к тяжелым условиям эксплуатации. Одним из ключевых элементов конструкции тепловоза являются тележки, определяющие плавность хода, устойчивость и способность локомотива передавать тяговое усилие на рельсы без срыва в буксование. Конструкция тележек 2ТЭ10 разрабатывалась с учетом необходимости работы с тяжелыми составами, длительных перегонов и высоких динамических нагрузок. Несмотря на прочность и долговечность, тележки требуют планового обслуживания, а их рессорное подвешивание подвержено износу, который важно своевременно выявлять и устранять.
Конструкция тележек тепловоза 2ТЭ10

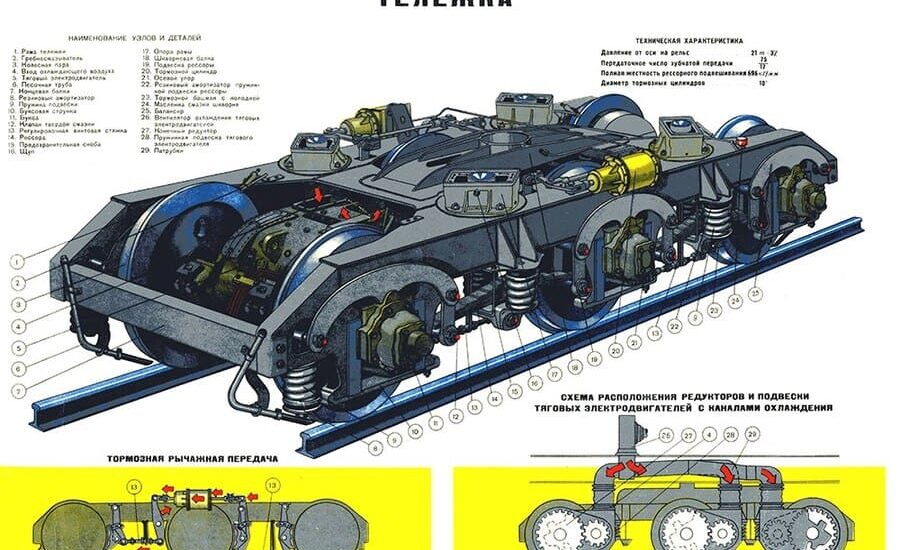

Тележка тепловоза 2ТЭ10 представляет собой трехосную сварную раму коробчатого типа, изготовленную из прочных низколегированных сталей, способных выдерживать постоянные ударные и вибрационные нагрузки. Каждая тележка состоит из основной рамы, буксовых узлов, колесных пар, элементов тормозной системы, рессорного подвешивания и тягового привода. Главной особенностью конструкции является применение индивидуальных тяговых электродвигателей НБ-406, подвешенных опорно-осевым способом. Это позволяет снизить воздействие динамических нагрузок на раму тележки и улучшить передачу усилия от двигателя к колесной паре.
Рама тележки имеет продольные и поперечные балки, усиливающие пространственную жесткость. Буксовые узлы с роликовыми подшипниками обеспечивают минимальное сопротивление качению и повышенную долговечность. На каждой колесной паре установлены тормозные колодки, приводимые в действие через систему рычагов, что гарантирует равномерное торможение всех осей.
Тележки оснащены системой централизации, включающей шкворневой узел и специальные направляющие плиты, обеспечивающие устойчивость тепловоза в кривых малого радиуса. Передача тягового усилия от рамы тепловоза на тележки осуществляется через шкворень и надбуксовые опоры, что снижает моменты, разгружающие колесные пары в процессе движения.
Рессорное подвешивание: назначение и особенности
Рессорное подвешивание тележек 2ТЭ10 состоит из двухступенчатой системы — буксового и центрального подвешивания. Буксовое подвешивание включает комплекты цилиндрических пружин, расположенных над буксами, которые обеспечивают первичное гашение вертикальных ударов, возникающих при движении по неровным участкам пути. Центральное подвешивание включает пакет листовых рессор, устанавливаемых в зоне надбуксовых балок. Они служат для равномерного распределения нагрузки между колесными парами и улучшения плавности хода.
Важной особенностью центрального подвешивания является способность компенсировать перекосы тележки при прохождении сложных участков пути. Листовые рессоры имеют значительный запас прочности и рассчитаны на многолетнюю эксплуатацию, однако из-за циклических нагрузок их металл постепенно теряет упругие свойства. Это приводит к изменению высоты подвешивания, нарушению распределения нагрузки и увеличению динамических ударов.
Система подвешивания также включает фрикционные гасители колебаний, предотвращающие раскачивание тележки в вертикальной и горизонтальной плоскостях. Их состояние оказывает непосредственное влияние на устойчивость тепловоза и уровень вибраций.
Типичные неисправности и износ рессорного подвешивания
Основными проблемами рессорного подвешивания являются ослабление упругих характеристик пружин, износ листовых рессор, трещины в рессорных пакетах, разрушение креплений и повышенный люфт в местах сочленения элементов подвески. Пружины в буксовом подвешивании постепенно теряют высоту, что ведет к нарушению нормального положения рамы относительно колесных пар. Это приводит к изменению распределения нагрузок и ускоренному износу гребней колес.
Листовые рессоры страдают от усталостных трещин и разрывов, особенно в центральной части пакета, где нагрузки наиболее высоки. При разрушении одного листа нагрузка перераспределяется на соседние элементы, что ускоряет процесс их деформации. В тяжелых случаях рессорный пакет может полностью потерять работоспособность, что приводит к перекосу тележки и опасному росту ударных нагрузок.
Фрикционные гасители также подвержены износу. При ослаблении их усилия тележка начинает раскачиваться, что ощущается машинистом как вибрация на высоких скоростях. Вибрации ускоряют износ буксовых узлов, подшипников и элементов рамы.
Частой проблемой является и коррозия металлических частей подвески. В зимний период на тележки попадает смесь реагентов и воды, вызывающая ускоренную коррозию листов рессор и крепежных элементов. Если своевременно не устранить коррозию, металл теряет прочность и может разрушиться под нагрузкой.
Диагностика и техническое обслуживание тележек 2ТЭ10
Техническое обслуживание тележек начинается с регулярного визуального осмотра, который позволяет выявить перекосы, повреждения рессор, утечки смазки из буксовых подшипников и нарушения геометрии рамы. Особое внимание уделяется состоянию листовых рессор. Измеряются их прогибы и высота установки, сравнивается симметрия между левой и правой сторонами тележки.
Для диагностики буксового подвешивания применяется метод измерения высоты положения рамы относительно оси колесной пары. Если показатели выходят за пределы нормы, это свидетельствует о просадке пружин. В таких случаях пружины заменяют комплектно, чтобы избежать неравномерного распределения нагрузки.
Фрикционные гасители проверяются по степени сопротивления перемещению. Если усилие слишком маленькое, гаситель заменяют или ремонтируют. Важно использовать оригинальные или сертифицированные элементы, поскольку несоответствие параметров может привести к ухудшению динамики хода.
Диагностика рамы тележки проводится с помощью ультразвуковых и магнитных методов контроля. Они позволяют обнаружить скрытые трещины, возникающие в зонах повышенного напряжения — особенно в местах крепления поперечных балок. При обнаружении дефектов проводится сварочный ремонт или замена поврежденных элементов.
Методы восстановления рессорного подвешивания
В случае износа листовых рессор применяется их разборка и замена поврежденных листов. Ремонт проводится только после полной очистки рессорного пакета от грязи и коррозии. Нередко листы подвергают термическому восстановлению — отпуску или закалке, что позволяет частично вернуть их упругие свойства. Однако такой метод применяют только при небольшом износе, поскольку полностью восстановить упругость металла невозможно.
Пружины буксового подвешивания подлежат полной замене при появлении трещин, коррозии или потере высоты более чем на 10 % от номинала. Их реставрация не допускается, так как изменение структуры металла делает повторное использование небезопасным.
При ремонте гасителей применяют замену фрикционных накладок и восстановление корпуса. Если в результате износа нарушена геометрия элементов, гаситель подлежит полной замене.
Важным этапом восстановления является смазка всех подвижных элементов подвески и проверка момента затяжки креплений. Недостаточный момент затяжки — частая причина повышенного износа рессор и появления трещин.
Заключение
Тележки тепловоза 2ТЭ10 представляют собой сложный механический узел, от которого зависит надежность и безопасность эксплуатации всего локомотива. Их конструкция рассчитана на высокие нагрузки, однако элементы рессорного подвешивания подвержены износу и требуют регулярного обслуживания. Своевременная диагностика состояния пружин, рессорных пакетов, буксовых узлов и гасителей позволяет продлить срок службы тележек и снизить риск аварийных ситуаций. Правильное обслуживание не только повышает безопасность, но и увеличивает эффективность работы тепловоза, обеспечивая оптимальное распределение нагрузок и стабильность движения на всех режимах.
