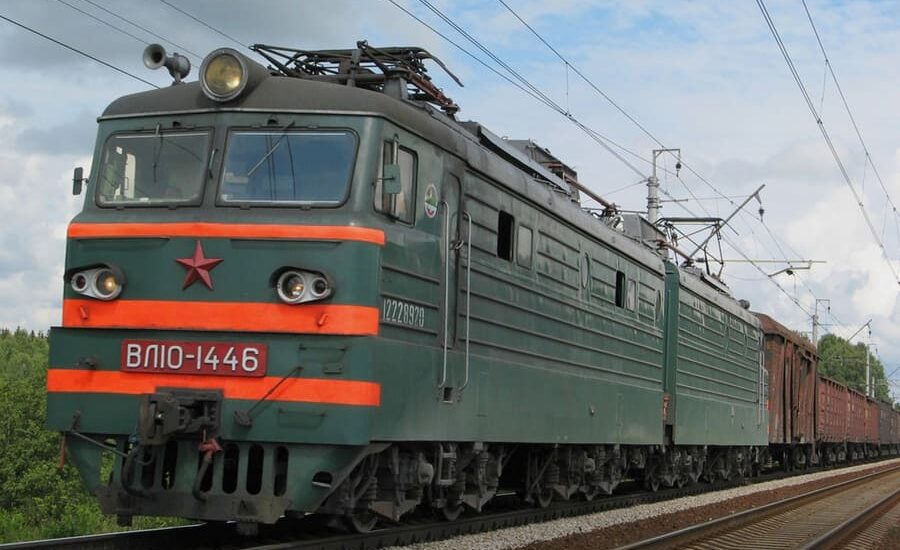

Электровозы серии ВЛ10 на протяжении многих лет являются одним из основных локомотивов для ведения грузовых поездов на сети железных дорог с питанием от контактной сети переменного тока. Их конструкция создана с учетом необходимости обеспечения устойчивой работы в сложных климатических условиях, а также способности транспортировать тяжелые составы на протяженных участках пути. Важнейшим элементом безопасности при эксплуатации локомотива является исправная работа тормозной системы, включающей электропневматическое управление, магистральные воздухораспределители, компрессорное оборудование и многочисленные вспомогательные устройства. Понимание принципов работы этой системы и знание типичных неисправностей позволяют своевременно выявлять проблемы и предотвращать аварийные ситуации.
Устройство электропневматической системы тормозов ВЛ10
Тормозная система электровоза ВЛ10 основана на сочетании пневматического и электрического управления. Основой является тормозная магистраль, по которой проходит сжатый воздух, получаемый от двух компрессоров. Воздух поступает в главные резервуары, где поддерживается давление обычно в диапазоне 8–10 атмосфер. Через систему воздухораспределителей он подается в тормозные цилиндры, обеспечивая нажатие колодок на поверхности колесных пар.
Электропневматическая система дополняет классическую пневматику и позволяет осуществлять более точное и быстрое управление тормозами. Электрические сигналы с пульта машиниста через специальную проводку передаются на электромагнитные клапаны, обеспечивая синхронное срабатывание тормозов по всей длине поезда. Это значительно сокращает время реакции тормозной системы, что важно при движении на высоких скоростях или при вождении длинных составов.
В состав системы входят: электропневматические распределители, электромагнитные клапаны, тормозные цилиндры, блоки контроля давления, проводка и реле управления. Все эти элементы работают в условиях вибраций, перепадов температуры и нагрузки, что со временем вызывает естественный износ оборудования.
Типичные проблемы в работе электропневматической тормозной системы
Одним из наиболее распространённых нарушений является снижение давления в тормозной магистрали. Это приводит к замедленному срабатыванию или неполному нажатии тормозных колодок. Причиной снижения давления могут быть утечки воздуха в магистрали, вызванные износом резиновых уплотнений, повреждением соединительных рукавов или микротрещинами в трубопроводе. Иногда источником проблемы становится негерметичность в кране машиниста, что проявляется постоянным падением давления при стоянке.
Неработоспособность электропневматической части тормозов также относится к типичным неисправностям. Она может проявляться отсутствием сигнала на электромагнитные клапаны, задержкой в их срабатывании или хаотичным переключением. Часто причиной является окисление контактов проводки, нарушение изоляции или отказ реле управления. Неполадки в электропитании приводят к тому, что система переходит в режим чисто пневматического торможения, что ухудшает динамику торможения.
Зависание тормозных цилиндров связано с износом манжет и загрязнением внутренней поверхности цилиндра. При появлении ржавчины или нагара движение поршня затрудняется, тормозные колодки начинают «держать» колесные пары даже в отпущенном состоянии, что вызывает нагрев бандажей и повышенный расход энергии. Обратная проблема — недостаточное нажатие поршня — возникает при попадании масла в систему, что приводит к повреждению уплотнений.
Некорректная работа воздухораспределителя также является частой проблемой. Он может не срабатывать на торможение или отпуск по причине загрязнения каналов, износа диафрагм или нарушения регулировки. Чувствительность воздухораспределителей напрямую влияет на плавность торможения, поэтому любые отклонения немедленно проявляются в поведении поезда.
Диагностика неисправностей тормозного оборудования
Диагностика тормозной системы ВЛ10 проводится в несколько этапов и начинается с проверки давления в главных резервуарах и магистрали. При сниженных параметрах машинист обязан исключить утечки воздуха путем проверки соединительных кранов, рукавов и точек стыковки трубопроводов. Специальные приборы помогают выявить места утечки по изменению давления или звуку выходящего воздуха.
Для анализа работы электропневматической части выполняется проверка электрических цепей: измеряется сопротивление проводки, контролируется работа реле и клапанов. Часто выявляется повышенное переходное сопротивление в разъемах, вызванное коррозией, что устраняется зачисткой контактов и заменой поврежденных участков кабеля.
Работа тормозных цилиндров оценивается визуально и инструментально. Поршни должны свободно двигаться по всей длине хода. При наличии заеданий цилиндр разбирают, очищают и заменяют манжеты. Если обнаружено попадание масла, необходимо проверить состояние компрессоров — изношенные поршневые кольца могут пропускать масло в воздушную систему.
Воздухораспределители периодически подвергаются разборке и промывке. Диагностика включает проверку работоспособности клапанов, разность давления на входе и выходе, состояние диафрагм. Любые повреждения мембран или ослабление пружин требуют их замены, так как дальнейшая эксплуатация приводит к непредсказуемым режимам торможения.
Рекомендации по устранению неисправностей
Основным правилом при устранении неисправностей является комплексный подход: нельзя ограничиваться устранением только одного проявления, не убедившись в исправности всей системы. При утечках воздуха рекомендуется заменять не только поврежденное уплотнение, но и проверять соседние узлы, так как износ обычно проявляется группами. Трубопроводы с коррозией лучше заменить полностью, чтобы исключить повторные дефекты.
Электропневматические клапаны после длительной эксплуатации требуют очистки от окислов, проверки катушек и восстановления контактов. Если клапан срабатывает с задержкой, его следует разобрать, очистить внутренний канал и проверить напряжение питания. В случае износа катушки клапан заменяют в сборе.
Тормозные цилиндры необходимо регулярно разрабатывать вручную на техническом обслуживании, чтобы исключить закисание. Нельзя использовать нештатные смазки, так как они могут разрушить резиновые элементы. Применение только сертифицированных материалов значительно продлевает срок службы цилиндров.
Воздухораспределители после промывки необходимо регулировать согласно заводским параметрам. Неправильная настройка давления включения или отпускания может привести к несимметричному торможению состава, что особенно опасно на крутых спусках и при движении длинных поездов.
Также важно следить за состоянием компрессорной группы. Засорённые фильтры, низкое давление или попадание масла сразу отражаются на работе всей пневмосистемы. Своевременная замена воздушных фильтров и контроль за состоянием компрессоров позволяет минимизировать риск неисправностей в магистрали.
Заключение
Тормозное оборудование электровоза ВЛ10 — сложная многокомпонентная система, требующая точной настройки и регулярного технического обслуживания. Электропневматическая часть, обеспечивающая высокую реакцию и равномерность тормозов по всему поезду, подвержена как электрическим, так и механическим отказам. Своевременная диагностика, соблюдение регламентов обслуживания и использование качественных расходных материалов позволяют поддерживать тормозную систему в исправном состоянии и гарантировать безопасность движения на всех этапах эксплуатации электровоза.
